Описание

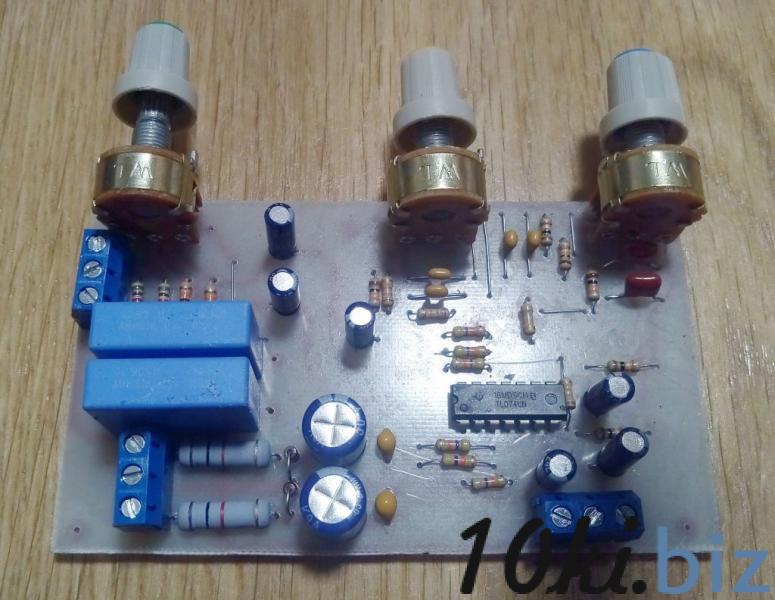

Стереофонический Hi-Fi темброблок ВЧ и НЧ с тонкомпенсацией
Набор представляет собой регулятор громкости с тонкоспенсацией. Тонкомпенсация выполнена по схеме усилителя «Вега». При низкой громкости модуль немного изменяет АЧХ и немного поднимает низкие частоты, что улучшает звучание на низкой громкости. Тонкомпенсация выполнена из четырех резисторов и двух конденсаторов, конденсаторы работают как фильтры, из влияние зависит от положения ручки громкости.
Включать и выключать режим тонкомпенсации можно с помощью двухпозиционного выключателя SW1. Если выключение тонкомпенсации не требуется, то выключатель SW1 можно не устанавливать. Он шунтирует пленочные конденсаторы и тем самым отключает функцию тонкомпенсации, а модуль начинает работать как обычный регулятор громкости.
Темброблок на TL074 с двуполярным питанием предназначен для высококачественной обработки сигнала перед оконечным усилителем мощности. Позволяет в широких пределах производить регулировку низких и высоких частот. Схема обладает низким коефициентом нелинейных искажений и уровнем собственных шумов, обладает устойчивой ООС и имеет стабильные параметры в широких пределах питающих напряжений.
Тонкомпенсация работает на низкой громкости (подтягивает низки частоты). Тумблером ее можно включить или выключить.
Важно! Необходимо двухполярное питание!
Характеристики:
|
Регулировки: |
Громкость, НЧ, ВЧ Тонкомпенсация |
|
Диапазон частот: |
10 - 25000 Гц |
|
Коеф. гармоник: |
0,01% |
|
Коеф. передачи: |
1 |
|
Напряжение питания двуполярное: |
от +/-15В до +/-50 |
|
Пределы регулировки низких и высоких частот, не уже: |
+/-15 дБ. |
Размер печатной платы:
На плате установлена площадка, позволяющая быстро и удобно менять операционные усилители, что позволяет сравнивать разные ОУ по звуку, а также улучшать показатели схемы.
ВНИМАНИЕ!!!
При подключении соблюдайте полярность.
Не превышайте допустимых уровней напряжения питания.
