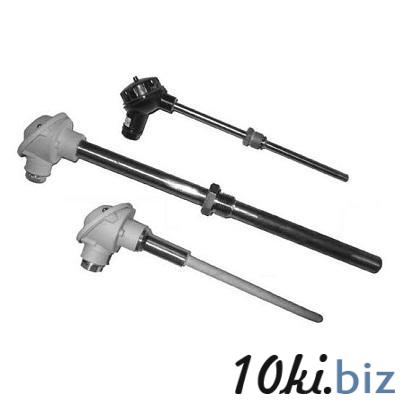

Термопара ТХА-1085, ТХК-1085 — купити в Україні

Термопары ТХА-1085 и ТХК-1085 являются преобразователями термоэлектрическими, предназначенными для измерения температуры в промышленных условиях. Их работа основана на эффекте Зеебека, когда в замкнутой цепи, состоящей из двух разнородных проводников, возникает термоэлектродвижущая сила (ТЭДС), если места их соединений находятся при разной температуре. Величина ТЭДС зависит от разности температур и свойств материалов проводников.



Общее описание и принцип работы:



• Назначение: Измерение температуры различных сред (в том числе продуктов сгорания природного газа) на промышленных объектах.

• Конструкция: Состоят из двух разнородных электродов, помещенных в защитную оболочку. Эта оболочка защищает электроды от механических повреждений и агрессивных сред.

• Принцип действия: Основан на возникновении термоэлектрического эффекта при нагревании одного из спаев термопары. Величина возникающей ЭДС прямо пропорциональна разности температур между "горячим" (измеряемым) и "холодным" (свободным) спаями.



Термопара ТХА-1085:



• Тип (обозначение): ТХА (Хромель-Алюмель).

• Литерное обозначение НСХ (номинальной статической характеристики преобразования) по ГОСТ 3044: K.

• Диапазон измеряемых температур: от 0 до 600 °C.

• Класс точности по ГОСТ 6616: 2.

• Материал защитной арматуры: Сталь 12Х18Н10Т.

• Применение: Часто используется для контроля температуры продуктов сгорания природного газа и на агрегатах компрессорных станций.



Термопара ТХК-1085:



К сожалению, подробная информация о термопаре ТХК-1085 менее доступна. Однако, можно сделать некоторые выводы, исходя из ее обозначения:

• Тип (обозначение): ТХК (Хромель-Копель).

• Литерное обозначение НСХ: L.

• Диапазон измеряемых температур: Обычно, термопары типа ТХК (L) имеют более узкий диапазон рабочих температур по сравнению с ТХА (K), чаще всего до 600 °C.

Основное отличие между ТХА-1085 и ТХК-1085 заключается в материалах электродов (хромель-алюмель против хромель-копель), что определяет их номинальную статическую характеристику (НСХ), диапазон измеряемых температур и, как следствие, область применения.
