Инвертор TSUN TSOL-ACU5.0K Инверторы в Украине
Описание

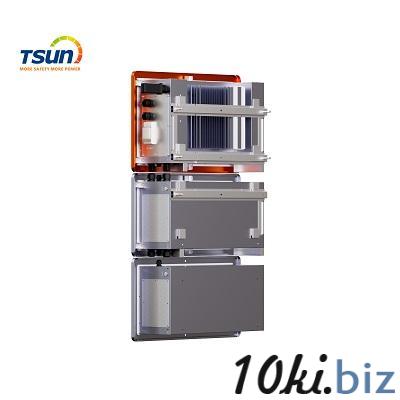

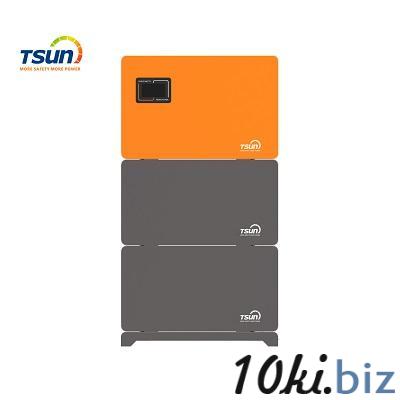

Инвертор TSUN TSOL-ACU5.0K — это устройство из серии AC Coupled Unit (ACU) от компании TSUNESS Co., Ltd., глобального лидера в области возобновляемой энергетики. Это AC-связанный инвертор хранения энергии, предназначенный для интеграции с солнечными системами, аккумуляторными батареями и сетью. Он сочетает в себе инвертор хранения энергии и блок батарей, обеспечивая эффективное преобразование и управление энергией. Модель подходит для жилых, коммерческих и промышленных применений, с акцентом на безопасность, простоту установки и высокую эффективность. Инвертор работает с низковольтными системами (16–60 В), соответствует международным стандартам безопасности и позволяет мониторить систему через приложение TSUN Smart.
Основные характеристики и преимущества
- Тип: AC-связанный гибридный инвертор хранения энергии (AC Coupled Unit).
- Назначение: Интеграция с существующими солнечными инверторами (микро- или стринговыми), аккумуляторами и сетью. Поддерживает режимы: зарядка от сети/солнечной энергии, разрядка для дома или резервного питания.
- Эффективность: Высокая эффективность преобразования (до 97,6% на DC-AC), низкие потери.
- Безопасность: Высокая частотная изоляция между батареей и инвертором; встроенная защита от перегрузок, коротких замыканий и обратного тока. Соответствует стандартам CE, IEC и др.
- Мониторинг: Интеграция с приложением TSUN Smart для удаленного управления, анализа производства энергии и оптимизации.
- Расширяемость: Поддержка до 3 дополнительных батарей-рабы (TSOL-B100E-S) для увеличения емкости.
- Охлаждение: Естественная конвекция (без вентиляторов), тихая работа.
- Гарантия: Обычно 5–10 лет (зависит от региона; уточняйте у поставщика).
Технические спецификации
На основе данных из официальных руководств и даташитов TSUN для серии ACU (модель TSOL-ACU5.0K). Спецификации аналогичны другим моделям серии, с корректировкой на номинальную мощность 5 кВт.
| Параметр | Значение |
|---|---|
| Номинальная мощность AC (выход) | 5000 Вт |
| Максимальная мощность AC | 5500 Вт (60 сек) |
| Напряжение сети (номинальное/диапазон) | 220/230/240 В (L+N+PE) / 180–280 В |
| Частота сети (номинальная/диапазон) | 50/60 Гц / ±5 Гц |
| Максимальный ток выхода | 22,7 А |
| Коэффициент мощности | 0,8 (ведущий) ~ 0,8 (запаздывающий) |
| THDi (искажения гармоник) | <3% |
| Максимальный пусковой ток | 68,1 А @ 3 мкс |
| Максимальный ток короткого замыкания | 68,1 А @ 3 мкс |
| Защита от перегрузки по току | 32 А |
| Режим резервного питания (Backup Mode) | - Номинальная мощность: 5000 Вт - Напряжение: 220/230/240 В - Ток: 22,7 А - Частота: 50/60 Гц - Пиковая мощность: 5500 ВА (60 сек) |
| Вход от батареи (DC) | - Номинальное напряжение: 48 В - Диапазон: 40–60 В - Максимальный ток зарядки/разрядки: 104 А - Максимальная мощность: 5000 Вт |
| Совместимые батареи | TSOL-B100E-M (основная, 5,12 кВт·ч LiFePO4); до 3x TSOL-B100E-S (slave) |
| Эффективность (Max) | 97,6% (Евро) / 97,0% (CEC) |
| Коммуникация | RS232, CAN (BMS), Wi-Fi (через dongle), DRMS (диспетчеризация) |
| Рабочая температура | –20°C ~ +60°C |
| Влажность | 0–100% (без конденсации) |
| Степень защиты | IP65 (защита от пыли и воды) |
| Размеры (В x Ш x Г) | 520 x 430 x 221 мм (примерно, для серии; точные для 5 кВт — 530 x 440 x 230 мм) |
| Вес | ~25–30 кг (без батареи) |
| Стандарты | IEC/EN 62109-1/2, IEC/EN 61000-6-1/2/3/4, IEC/EN 62116, VDE-AR-N 4105, AS/NZS 4777.2, RD1699 |
Установка и подключение
- Место установки: На стену в сухом, вентилируемом помещении (внутреннее или наружное, IP65). Избегать прямого солнца, нагрева или влаги. Минимальное расстояние от стен: 30 см.
- Электрические интерфейсы (слева направо на устройстве):
- BAT+: Положительный полюс батареи.
- BMS LINK: Связь с BMS батареи.
- BAT-: Отрицательный полюс батареи.
- BMS switches: Выключатели BMS.
- Backup connection: Резервный выход (для критических нагрузок).
- Grid connection: Подключение к сети.
- RS232: Коммуникация.
- CT/Meter: Подключение датчика тока или метра.
- DRMS Port: Диспетчеризация.
- Шаги установки:
- Подготовьте стену: Используйте шаблон для крепления (в комплекте).
- Закрепите инвертор винтами (M5/M6).
- Подключите батарею: Используйте кабели 10–16 мм², соблюдайте полярность.
- Подключите AC: Кабели 4–6 мм² к сети и резерву; используйте автоматические выключатели (32 А для сети).
- Установите CT-датчик на главном кабеле сети для мониторинга.
- Включите: Последовательно — батарея, инвертор, сеть. Настройте через приложение.
- Предупреждения: Работы только квалифицированным электриком. Отключите все перед подключением. Заземлите устройство.
Режимы работы
- Нормальный режим: Зарядка батареи от солнечной энергии/сети, приоритет отдаче в дом/сеть.
- Резервный режим: Автоматическое переключение при отключении сети (время переключения <10 мс).
- Офф-грид: Не поддерживается (только с сетью).
Обслуживание и устранение неисправностей
- Обслуживание: Проверяйте соединения раз в 6 месяцев; очищайте от пыли. Нет движущихся частей — минимальное обслуживание.
- Ошибки: Через LED (зеленый — OK, красный — ошибка) или app. Общие: Перегрев (охлаждение), низкое напряжение батареи (зарядка), проблемы связи (проверьте кабели).
Цену уточняйте
Есть в наличии
