Реле РЭК 78/3 Реле промежуточные в Украине

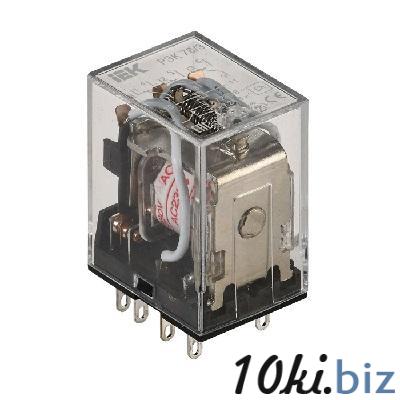

Реле промежуточное РЭК 78/3 — это компактное электромагнитное реле, предназначенное для передачи команд управления исполнительными элементами путем коммутации их электрических цепей. Широко применяется в шкафах автоматики, щитах управления и технологическом оборудовании.

Основное назначение

• Развязка цепей управления и силовых цепей.

• Размножение контактов (одновременное управление тремя независимыми нагрузками).

• Дистанционное управление нагрузками небольшой мощности.

---

Технические характеристики

---

Особенности конструкции и преимущества

• Встроенный индикатор: Светодиод позволяет визуально контролировать подачу напряжения на катушку, а механический указатель — состояние контактной группы.

• Модульность: Устанавливается в специальную розетку (колодку) на DIN-рейку, что обеспечивает быструю замену без демонтажа проводов.

• Компактность: Несмотря на 3 группы контактов, реле занимает минимум места в щите.

• Прозрачный корпус: Позволяет визуально оценить состояние контактов на предмет подгорания или износа.

Маркировка и напряжения катушки

При заказе необходимо указывать напряжение управления (катушки):

• AC (переменный ток): 12В, 24В, 48В, 110В, 230В.

• DC (постоянный ток): 12В, 24В, 48В, 110В.

---

Схема подключения (распиновка)

Реле имеет 11 выводов:

1. Выводы 10, 11: Питание катушки.

2. Выводы 1, 2, 3: Общие контакты (COM).

3. Выводы 4, 5, 6: Нормально замкнутые контакты (NC).

4. Выводы 7, 8, 9: Нормально разомкнутые контакты (NO).

Важно: Рекомендуется использовать совместно с разъемами (розетками) типа РРМ78/3 для монтажа на стандартную DIN-рейку 35 мм.
