Контактор S-ID-7, K-ID-7 Контакторы и пускатели в Украине

Опис

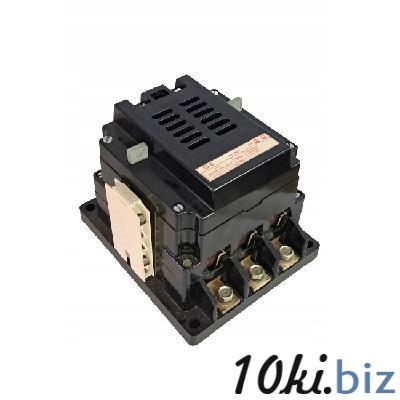

Контактор S-ID-7 / K-ID-7 (ID-7) — это мощный электромагнитный контактор (пускатель) немецкого производства (ранее ГДР, позднее современные партии — Германия), предназначенный для коммутации мощных нагрузок в цепях низкого напряжения.

Основное назначение

Контакторы серии S-ID / K-ID / ID широко применяются в крановом оборудовании, особенно на портальных кранах немецкого и восточноевропейского производства:

• Альбатрос (Albatros)
• Сокол (Sokol / Falcon)
• Кондор (Kondor)
• Альбрехт (Albrecht)
• Ганц (Ganz)
• РДК-25, РДК-250 и аналогичных моделях.

Они служат для непосредственной коммутации асинхронных электродвигателей, а также используются как пусковые устройства для других типов двигателей. Модификация с индексом X (S-IDX / K-IDX) предназначена для коммутации конденсаторных батарей (компенсация реактивной мощности).

Основные технические характеристики S-ID-7 / K-ID-7

• Номинальный ток (AC-1 / AC-3 при 400 В): 250 А
• Номинальный ток тепловой (Ith): 300 А
• Мощность коммутируемая (АС-3):
  • 230 В ≈ 75 кВт
  • 400 В ≈ 132–148 кВт (в разных источниках 132–140–148 кВт)
  • 500 В ≈ 111–140 кВт
  • 690 В ≈ 148 кВт
• Напряжение изоляции: 750 В
• Номинальное напряжение катушки управления: чаще всего 220 В 50 Гц (реже встречаются 380 В, 110 В и другие)
• Диапазон напряжений катушки: 24…500 В AC / 24…220 В DC (в зависимости от исполнения)
• Габаритные размеры (примерно): 160 × 205 × 140 мм
• Вес: ≈ 6,5 кг
• Стандарты / нормы: TGL 20457, TGL 28973, VDE 0660, IEC 158-1 (старые обозначения ГДР)
• Количество главных полюсов: 3 (иногда с дополнительными вспомогательными контактами)
• Дугогасительные камеры: съёмные
• Контакты: подвижные и неподвижные — доступны как запчасти
• Катушка: сменная, без специнструмента
• Механическая износостойкость: высокая

Конструктивные особенности

• Компактная модульная конструкция
• Силовые контакты и электромагнитная система утоплены в корпус — снижает вибрацию и повышает надёжность
• Вспомогательные контакты расположены сбоку
• Полный доступ ко всем элементам с фронтальной стороны — удобное обслуживание без демонтажа соседнего оборудования
• Быстрая замена контактов, дугогасительных камер и катушки
• Надёжное подключение проводов благодаря специальным зажимам

Запасные части (часто в наличии)

• Подвижные и неподвижные главные контакты
• Катушка 220 В 50 Гц (и другие напряжения)
• Дугогасительные камеры
• Вспомогательные контакты
• Тепловые реле серии K-ERB / K-ERS (диапазон для ID-7: 100–160 А, 250–400 А и др.)

Примечание

S-ID-7 и K-ID-7 — это, по сути, одно и то же изделие разных периодов маркировки:

• K-ID-7, ID-7 — старое обозначение (ГДР)
• S-ID-7 — современное обозначение (после приватизации завода в Германия)

Контактор надёжен, ремонтопригоден и до сих пор активно используется / поставляется как оригинал и аналог для старых кранов.
