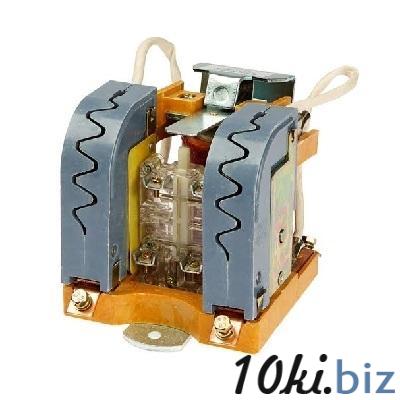

Контактор КТК-1-20 Контакторы и пускатели в Украине

Описание

Контактор КТК-1-20 — это электромагнитный контактор постоянного тока, предназначенный для коммутации электрических цепей в крановом и тяговом электрооборудовании. Он также может использоваться для коммутации цепей переменного тока в крановом оборудовании.

Область применения:

Контакторы КТК, включая КТК-1-20, широко используются в:

• Кранах (мостовые, козловые, башенные и др.).
• Электроталях.
• Лебедках.
• Другом подъемно-транспортном оборудовании, работающем на постоянном или переменном токе.

Принцип работы:

Контактор КТК-1-20 работает по электромагнитному принципу. При подаче напряжения на катушку управления (электромагнит) создается магнитное поле, которое притягивает якорь. Якорь, в свою очередь, приводит в движение систему контактов, замыкая или размыкая силовые цепи. При снятии напряжения с катушки пружина возвращает якорь в исходное положение, размыкая или замыкая контакты в исходное состояние.

Технические характеристики КТК-1-20:

• Номинальный ток (In): 25, 63 или 80 А (зависит от исполнения). Чаще всего встречается исполнение на 80А.
• Номинальное напряжение главной цепи (Ue):
  • Постоянный ток: до 220 В.
  • Переменный ток: до 440 В, 50/60 Гц.
• Напряжение катушки управления (Uc): 110 В, 170 В или 220 В постоянного тока.
• Количество полюсов: 2 (два главных контакта).
• Вспомогательные контакты: Обычно 1 замыкающий (1з) и 1 размыкающий (1р).
• Механическая износостойкость: 16 000 000 циклов включений-отключений.
• Число циклов включений-отключений в час: 1200.
• Потребляемая мощность катушкой управления: 0,30 Вт (в режиме удержания).
• Постоянная времени: 7.5-10 мс

Особенности и преимущества:

• Надежность: Контакторы КТК отличаются высокой надежностью и долговечностью, что важно для работы в тяжелых условиях эксплуатации кранового оборудования.
• Простая конструкция: Обеспечивает простоту обслуживания и ремонта.
• Высокая коммутационная способность: Позволяет коммутировать большие токи.
• Стойкость к вибрациям и ударам: Важно для работы в условиях вибраций, характерных для кранового оборудования.

Маркировка и условные обозначения:

КТК-1-20

• КТК: Контактор тяговый крановый.
• 1: Условное обозначение серии.
• 20: Условное обозначение габарита (размера) контактора.

Важная информация:

При выборе контактора КТК-1-20 необходимо учитывать:

• Номинальный ток нагрузки.
• Номинальное напряжение главной цепи.
• Напряжение катушки управления.
• Режим работы (частота включений-отключений).
• Условия эксплуатации (температура, влажность, вибрации).
